DCC centrála 2,4A, ROCO/LENZ

DCC centrála 2,4A, ROCO/LENZ, programovací kolej, čtení CV, RailCom, 16 loko, 9999 adres, 1024 příslušenství, 31 XpressNet zařízení, Direct, Page, Register, PoM, Fl, F1-F16, 3x Xpressnet

Základní popis:

DCC centrála je schopna dodat proud až 2,4A , při výstupním napětí 15V.

Je NMRA kompatibilní,vybavena výstupem pro připojení programovací koleje, obvody pro čtení naprogramovaných hodnot CV. Led monitoruje stav centrály, použít lze 3 výstupy pro sběrnici XpressNet, dva vyvedené na konektory
RJ11 6/4, jeden šroubovací konektor pro připojení dalších XpressNet zařízení, jako například PC rozhraní LI-USB. Při přepnutí do režimu programování je odpojen DCC výstup na svorkách „J a K".

Zapojení centrály je inspirováno zapojením centrály Nano-X od F.M.Caňady (Esp).Obvody „ACK" čtení hodnot CV jsou vylepšeny, aby centrála mohla číst i dekodéry příslušenství.

Pro ovládání příslušenství se centrála chová jako systém ROCO,nebo LENZ,
viz tabulky CV.
Pro adresu 1 musí být u ROCO zadaná hodnota v CV1=0,
Lenz má pro adresu 1 v CV1=1.

Změna módu LENZ/ROCO se nastavuje v režimu PoM v CV7 centrály.
Při programování nesmí být k centrále nic připojeno.

Centrála (v závislosti na nastavení CV7) podporuje obousměrný přenos dat RailCom, který umožňuje číst "online" data uložená v dekodéru, který tuto funkci podporuje.Příklad dekodérů podporujících tuto funkci - LENZ GOLD, Lokpilot v3, Zimo MX64. K zobrazení hodnot se používá "RailCom displej" - například LENZ LRC120.

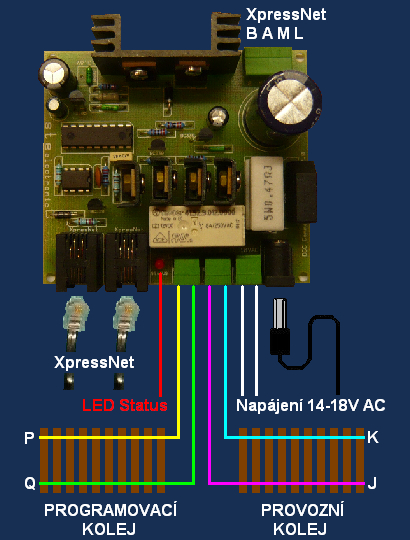

Zapojení centrály:

Při volbě napáječe musíme mít na zřeteli předpokládaný výstupní proud a tomu přizpůsobit výběr zdroje.
Při 2,4A výstupu minimálně 15V / 40VA.

Signalizace stavu režimu centrály:

Technické údaje:

Vstupní signál: DCC - NMRA kompatibilní
Vstupní napětí: 14-18V AC (střídavé),
šroubovací svorky, nebo zdířka
na připojení transformátorů
ROCO 5.5/2,5mm
Výstupní napětí: 15V (neregulovatelné)
Proudová zatížitelnost: max. 2,4A , automatické
odepnutí výstupu při přetížení
Sběrnice: 3x XpressNet v.3, napájení
12V/1A
až 31 zařízení XpressNet
Ovládání lokomotiv: až 16 lokomotiv
v současném provozu
rozsah adres 1 - 9999
Programování: programování a čtení CV
v módech Direct, Page,
Register, PoM
výstup na programovací kolej
Jízdní stupně : podpora 14, 28 a 128 jízdních stupňů
13 výstupů - F light, F1 - F12
Systém: ovládání příslušenství jako
ROCO nebo jako LENZ (CV7)
RailCom: obousměrná komunikace (CV7)

Nastavení systému ovládání:

Systém ovládání lze měnit zadáním hodnot do CV7 centrály. K centrále nesmí být připojeno žádné příslušenství, ani lokomotiva, jinak by došlo k přeprogramování CV7 v lokomotivě, nebo dekodéru příslušenství.

Programuje se v režimu PoM a zadávání se spouští zadáním hodnoty 50 do CV7.

Po zadání hodnoty 50 přejde centrála do režimu programování
(LED bliká dvakrát za sebou)
a máme 15 sekund na změnu hodnoty v CV7.

Po 15 sekundách přejde centrála do normálního stavu.

CV7 = 50 , CV7 = 76 - centrála adresuje příslušenství jako ROCO

CV7 = 50 , CV7 = 77 - centrála adresuje příslušenství jako LENZ

CV7 = 50 , CV7 = 92 - obousměrná komunikace RailCom vypnuta

CV7 = 50 , CV7 = 93 - obousměrná komunikace RailCom zapnuta

Ovladač:

Centrála je primárně určena k provozu s ovladačem ROCO MOUSE2 a ROCO Multimouse.

U ROCO MOUSE2 je ovládání a programování omezeno na hodnoty 1-99,
u Multimouse se při ovládání příslušenství zobrazuje symbol výměny na displeji v obou polohách najednou.

Lze připojit i LENZ LH100, není to na smysluplnou práci, neboť každé druhé hlášení ovladače je ERROR "ERR98"- centrála nepodporuje vyslaný příkaz.. Lze přes to pomocí „ESC" přejít, přesto tuto kombinaci nedoporučuji. S Roco Multimouse se centrála chová korektně.

Programování pomocí Roco MOUSE2 a ROCO Multimouse je vhodné nastudovat v manuálech od výrobce ovladačů.

Sběrnice XpressNet:

Rozvod sběrnice XpressNet podléhá určitým pravidlům. Připojovací místa lze spojovat pouze sériově, to znamená za sebou, nesmí se vytvořit smyčka, nebo paralelní zapojení.

Adresace příslušenství v režimech LENZ a ROCO:
