DCC booster 4A, reverz/nereverz, ochrana proti přetížení a zkratu
Základní popis:
Booster je schopen dodat proud až 4A. Je vybaven reverzační funkcí, kterou lze vyřadit z činnosti umístěním propojky (AMP). Reverz se aktivuje při prouducca 3,2A. Vstupní DCC signál je galvanicky oddělen vysokorychlostním optočlenem. Booster je osazen čtyřmi LED diodami signalizujícími stav.
LED červená „OVERLOAD" - aktivní při překročení výstupního proudu,nebo zkratu na výstupu. Při aktivaci ochrany není na výstupních svorkách DCC signál.Po odeznění zkratu, nebo poklesu proudu dojde automaticky ke zhasnutí LED a obnovení činnosti boosteru.
LED zelená „DCC ok" - svítí, je li na vstupu přítomen DCC signál.
LED žlutá „LOADED" - rozsvítí se při dosažení úrovně výstupního proudu pro reverzaci výstupního signálu.
LED oranžová „REVERSED" - svítí, pokud je polarita výstupního signálu opačná, než vstupního.
Reverzní nebo nereverzní provoz se volí umístěním propojky „AMP" . Pokud je propojka zasunuta v konektoru, booster nereverzuje, pro povolení reverzního režimu je třeba propojku vyjmout.
K zabránění případné ztráty propojky je vhodné ji umístit pouze na jeden pól konektoru.

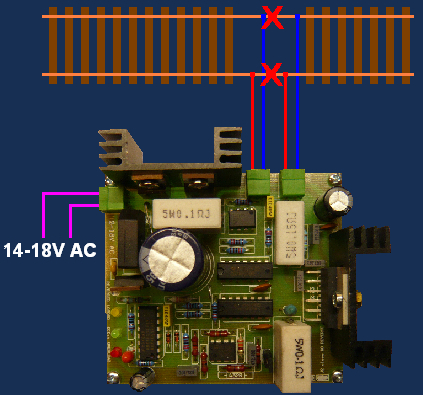

Zapojení:
Technické údaje:
Vstupní signál: DCC - NMRA kompatibilní Vstupní napětí: 12-18V AC (střídavé) Výstupní napětí: 15V Proudová zatížitelnost: max 4A ( v závislosti na použitém napájení )
|
