DCC-2Sem - Semaforové dekodéry

2 adresy, programovací tlačítko, 2x 2světelný nebo 1x 3světelný
semafor,4 výstupy

Základní vlastnosti dekodéru:

Relé (12VDC) sepne, když svítí na semaforu červená.

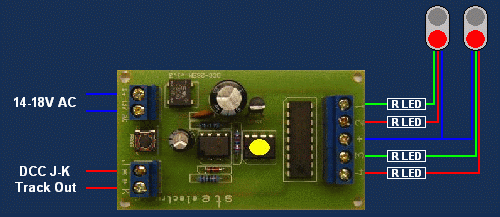

K dekodéru je možno připojit jeden nebo dva dvojsvětelné semafory,

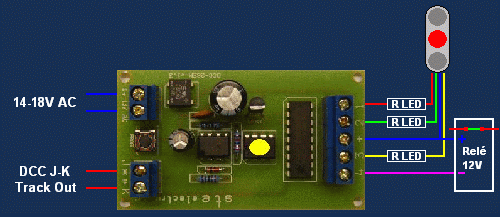

nebo jeden třísvětelný semafor a ovládací relé.

Žárovkové semafory se zapojují přímo, semafory osazené LED diodami se musí zapojit přes ochranné rezistory, jinak dojde ke zničení LED v semaforu a může následně dojít k destrukci výstupních obvodů dekodéru.

Dekodér zabírá dvě po sobě jdoucí adresy začínající lichým číslem.
Je jedno, kterou z těchto dvou adres navolíte, dekodér lichou z dvojice přiřadí prvnímu výstupu, sudou druhému.

Základní nastavení adresy dekodéru se provádí pomocí programovacího tlačítka na desce dekodéru. Po připojení dekodéru na napájení, dcc signál a po připojení semaforu stiskněte programovací tlačítko, diody na semaforu se začnou postupně rozsvěcet na znamení přechodu dekodéru do programovacího režimu.

Na ovladači zadejte adresu prvního výstupu a odešlete povel pro přestavení
(+ nebo -).

Adresa se zapíše do dekodéru jako adresa prvního výstupu, adresa druhého výstupu se přiřadí o jednu adresu výše. LED na semaforu přestanou blikat. Změnu adresy lze provádět i při zapojení dekodéru v kolejišti, pouze u toho dekodéru, u kterého stiskneme programovací tlačítko se adresa přeprogramuje.

Příklad:

Po zadání adresy „1" se dekodér nastaví na adresy „1 a 2".
Po zadání adresy „2" se dekodér nastaví na adresy „1 a 2".
Po zadání adresy „5" se dekodér nastaví na adresy „5 a 6".
Po zadání adresy „6" se dekodér nastaví na adresy „5 a 6".

„CV 1 a 9" nastavujeme pomocí programovacího tlačítka.
„CV 3-6" umožňuje v malém rozsahu měnit svit
LED diod na semaforu.
(Hlavní nastavení svitu se provádí změnou
předřadných rezistorů ).
„CV 33" lze měnit rychlost změny stavů výstupů.
Od „2" pro skokovou změnu, po „255" pro
cca 5 sekund.
„CV34" nastavuje funkci výstupů.

„bit 0" určuje, zda jsou připojeny 2dvojsvětelné semafory
(hodnota 0x1=0),
nebo 1 třísvětelný semafor (hodnota 1x1=1).

„bit 3" určuje, jestli po zapnutí bude semafor zhasnutý
(hodnota 0x8=0), nebo se na něm rozsvítí poslední
zadaný povel před vypnutím (hodnota 1x8=8).

„bit 4" určuje chování výstupu, steCS2,4 a LENZ mají
„Normal Mode=0x16=0", Roco musí mít
„Lenz Toggle Mode=1x16=16".

V závislosti na „násobcích"z levé části tabulky,
může „CV34" mít tyto hodnoty:

„CV34 - 0" - 2 semafory 2 světla, zhasnutý semafor,Normal Mode.

„CV34 - 1" - 1 semafor 3 světla, zhasnutý semafor,Normal Mode.

„CV34 - 8" - 2 semafory 2 světla , na semaforu svítí po zapnutí
poslední zadaný povel před vypnutím, Normal Mode.

„CV34 - 9" - 1 semafor 3 světla , na semaforu svítí po zapnutí
poslední zadaný povel před vypnutím, Normal Mode.

„CV34 - 16" - 2 semafory 2 světla, zhasnutý semafor,
Lenz Toggle Mode.

„CV34 - 17" - 1 semafory 3 světla, zhasnutý semafor,
Lenz Toggle Mode.

„CV34 - 24" - 2 semafory 2 světla, na semaforu svítí po zapnutí
poslední zadaný povel před vypnutím ,Lenz Toggle
Mode.

„CV34 - 25" - 1 semafor 3světla, na semaforu svítí po zapnutí
poslední zadaný povel před vypnutím, Lenz Toggle
Mode.

Tovární nastavení = "CV34=0+8+16=24"

Ovládání 2světelných semaforů:

Ovládání 3světelných semaforů:

Technické údaje:

Vstupní signál: DCC - NMRA kompatibilní
Vstupní napětí: 14-18V AC (střídavé)
Výstupní napětí: cca 20V DC (stejnosměrné)
Počet výstupů: 4
Proudová zatížitelnost: max 1A na jeden výstup
Celková zatížitelnost: max 1A celkem na dekodér
