DCC ovládání točny ROCO HO, nutná HW úprava ovladače

Základní vlastnosti dekodéru:

Dekodér je určen pro dálkové ovládání točny ROCO HO DCC signálem z ručního ovladače, nebo PC s příslušným software. Tímto dekodérem nelze ovládat točnu ROCO TT. Ovladač je nutné upravit a připájet do něho propojovací kabel z dekodéru.

Není řešena zpětná vazba hlídání pozice točny, provoz musí být řízen

„pod dozorem obsluhy".

Přiřazení výstupů:

Dekodér obsahuje čtyři výstupy, z nich pouze tři jsou použity.

Výstup 1 - start pohybu mostu

Výstup 2 - ovládání z ručního ovladače točny nebo DCC

Výstup 3 - pohyb vlevo nebo vpravo

Výstup 4 - slouží pouze k indikaci přepnutí dekodéru
do programovacího režimu

Nastavení adresy výstupů:

Pro nastavení adres dekodéru stiskneme programovací tlačítko, „LED " se rozsvítí a dekodér čeká na přijetí adresy. Na ovladači navolíme požadovanou adresu a vyšleme impuls k přestavení výstupu, „LED " zhasne. Dekodér si sám navolí adresy jako první tři ze čtveřice, která obsahuje zadanou adresu.

Adresy výstupů jsou nastaveny na „1-3"pro systém ROCO,

pro LENZ je to „253-255".

Dekodér zabírá pouze 3 po sobě jdoucí adresy.

Úprava ovladače:

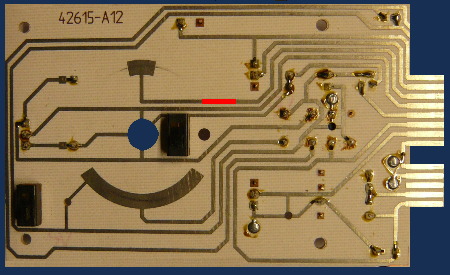

Úprava je podrobně popsána v manuálu, zde je pouze naznačeno místo přerušení plošného spoje v ovladači od točny.

Červeně označený spoj odstraníme (přerušíme).

Připojení dekodéru k ovladači:

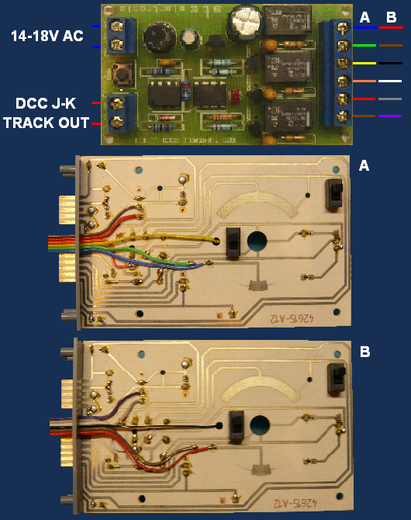

Podle přiloženého kabelu zapojíme v ovladači podle obrázku, podrobnější popis v manuálu.

Technické údaje:

Vstupní signál: DCC - NMRA kompatibilní
Vstupní napětí: 14-18V AC (střídavé)
Počet výstupů: 3 (4)
Proudová zatížitelnost: max 1A na jeden výstup
