DCC-4DEC2 - Výhybkový dekodér

4 adresy, programování do CV, 4 přestavníky do 2A, čtení naprogramovaných hodnot, pro PECO jen PL10W a PL10WE (zelené), všechny elektromagnetické přestavníky, motorické s DCC-MOT

Základní vlastnosti dekodéru:

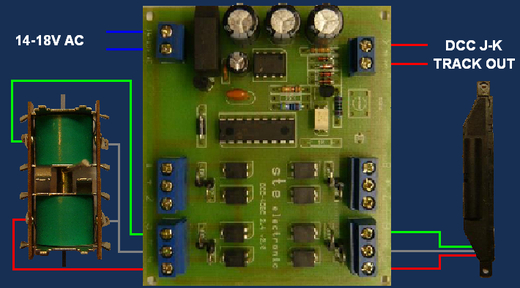

K dekodéru je možno připojit maximálně čtyři elektromagnetické, nebo motorické přestavníky do odběru cca 2A na jednu cívku. Motorické přestavníky, které se ovládají změnou polarity ovládacího napětí je třeba připojit přes modul LENZ LA010, nebo STE DCC-MOT. Dekodér podporuje čtení zadaných hodnot z CV.

Programování se provádí po připojení na programovací výstup centrály.

Nastavení adresy dekodéru:

Adresa se nastavuje přímo zadáním hodnoty do CV, nízké byty adresy do CV1, vysoké do CV9, dle tabulek ovládání příslušenství CV_ROCO nebo CV_LENZ.

Zadává se číslo odpovídající čtveřici výstupů.

Nastavení času výstupů:

Výstupní čas se nastavuje pro každý výstup zvlášť, pro výstup1 v CV3, pro výstup2 v CV4, pro výstup3 v CV5 a pro výstup4 v CV6. Hodnota se zadává v rozsahu „0-255", „0" je trvalý výstup, od „1 do 255" se čas zadává po 10ms, 1=10ms, 2=20ms, 255=2550ms=2,55s.

Tabulka obsazení CV:

CV 1 Nastavení adresy - zde nastavená hodnota určuje, jaké adresy budou
mít výhybky připojené k dekodéru.
ROCO - "0"=1,2,3,4, "1"= 2,3,4,5,
"2"= 6,7,8,9,"3"=10,11,12,13 atd. podle tabulky
LENZ - "1"=1,2,3,4, "2"=5,6,7,8, "3"=9,10,11,12, !!!
"0"=253,254,255,256 !!! viz. tabulka
= pro ROCO platí adresace LENZ + "4", ROCO začíná na
hodnotě "0", LENZ "1", u LENZ je hodnota "0" až 64. v pořadí,
z toho vyplývá, že pro LENZ mají výstupy v továrním nastavení
adresy 253,254,255 a 256.

CV 2 Aktivace výstupů - továrně všechny výstupy aktivovány
= hodnota "255"

CV 3 Výstupní čas pro výstup 1 - továrně 200ms - hodnota "20",
při hodnotě "0" trvalý výstup, hodnota v rozsahu "0-255"
- "hodnota" x 10 (ms) = výsledný čas. 20=200ms,
80=800ms, 1500=1500ms (1,5s) atd.

CV 4 Výstupní čas pro výstup 2 - továrně 200ms - hodnota "20",
při hodnotě "0" trvalý výstup, hodnota v rozsahu "0-255"
- "hodnota" x 10 (ms) = výsledný čas. 20=200ms,
80=800ms, 1500=1500ms (1,5s) atd.

CV 5 Výstupní čas pro výstup 3 - továrně 200ms - hodnota "20",
při hodnotě "0" trvalý výstup, hodnota v rozsahu "0-255"
- "hodnota" x 10 (ms) = výsledný čas. 20=200ms,
80=800ms, 1500=1500ms (1,5s) atd.

CV 6 Výstupní čas pro výstup 4 - továrně 200ms - hodnota "20",
při hodnotě "0" trvalý výstup, hodnota v rozsahu "0-255"
- "hodnota" x 10 (ms) = výsledný čas. 20=200ms,
80=800ms, 1500=1500ms (1,5s) atd.

CV 7 Číslo verze = "1", nelze měnit

CV 8 Kód výrobce = "13" - Self made - nelze měnit

CV 9 Adresa horní bity, uplatňuje se při adresaci výhybek nad 256,
viz. tabulka

CV33 "MODE" - při hodnotě "0" je aktivní mód "NORMAL",
- při hodnotě "1" je aktivní "LENZ TOGGLE MODE"
viz. ZÁKLADNÍ POPIS

Dekodér není určen pro elektromagnetické přestavníky PECO PL-10 a PL-10E (černá cívka).

Tyto přestavníky potřebují k přestavení vyšší proud, než je dekodér schopen dodat!!!

Pro tyto přestavníky je určen dekodér STE-4DEC4.

Pro motorické přestavníky je nutný modul LENZ LA-010, nebo STE DCC-MOT.

Pro připojení motorických přestavníků postupujte podle pokynů od uvedených modulů.

Pro připojení přestavníků PECO PL-10WE, PECO PL10W je třeba počítat s vyšším odběrem přestavníku - cca 1,5A a proto je potřeba tomu přizpůsobit průřez přívodních vodičů - minimálně 0,5 raději 0,75 mm².

Při zkoušení funkce nepřepínejte výstup vícekrát rychle za sebou, přestavník se rychle procházejícím proudem ohřívá a tím odebírá stále větší proud,

po cca 20-30 přepnutích dojde k destrukci přestavníku a následně i výstupních obvodů dekodéru.

Značení vývodů elektromagnetických přestavníků různých výrobců:

Adresace příslušenství LENZ a ROCO:

Technické údaje:

Vstupní signál: DCC - NMRA kompatibilní
Vstupní napětí: 14-18V AC (střídavé)
Počet výstupů: 8 (4x2)
Proudová zatížitelnost: max 2,4A na jeden výstup
Celková zatížitelnost: max 4A celkem na dekodér
