DCC Efektový dekodér pro osvětlení budov, náhodné spínání

DCC Efektový dekodér pro osvětlení budov, náhodné spínání, 1 adresa, 4 výstupy, programovací tlačítko

Základní vlastnosti dekodéru:

Dekodér zabírá jednu adresu.

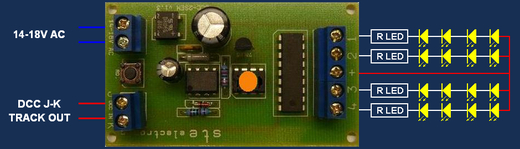

K dekodéru můžeme připojit žárovková, nebo LED svítidla pro osvětlení budov. Buď jednotlivých místností, nebo různých staveb.LED diody se musí zapojit přes ochranné rezistory, jinak dojde ke zničení LED a může následně dojít k destrukci výstupních obvodů dekodéru.

Po aktivaci dekodéru se spustí náhodná sekvence spínání a vypínání výstupů. Sekvence změny je dostatečně dlouhá na to, aby spínání vypadalo jako v reálu.

Po deaktivaci sekvence „doběhne" a pozhasíná.

Nastavení adresy dekodéru:

Nastavení adresy dekodéru se provádí pomocí programovacího tlačítka na desce dekodéru. Po připojení dekodéru na napájení, dcc signál a po připojení světel stiskněte programovací tlačítko, diody se začnou rozsvěcet na znamení přechodu dekodéru do programovacího režimu.

Na ovladači zadejte adresu a odešlete povel pro přestavení
(+ nebo -).

Adresa se zapíše do dekodéru. LED na přestanou blikat. Změnu adresy lze provádět i při zapojení dekodéru v kolejišti, pouze u toho dekodéru, u kterého stiskneme programovací tlačítko se adresa přeprogramuje.

Výpočet předřadného rezistoru k LED diodám:

R=výsledný odpor v Ω
U=napětí ve V
I=proud v A ( pro 10mA zadáme 0,01)

Příklad:

4xled, každá 2V, 8mA, 20-8=12 / 0,008=1500 Ω
Úbytek napětí na rezistoru je 12V, proud 8mA,
výkon bude 12x0,008=0,096W= rezistor stačí 0,25W

Technické údaje:

Vstupní signál: DCC - NMRA kompatibilní
Vstupní napětí: 14-18V AC (střídavé)
Výstupní napětí: cca 20V DC (stejnosměrných) - společný + pól
Počet výstupů: 4
Proudová zatížitelnost: max 1A na jeden výstup
Celková zatížitelnost: max 1A celkem na dekodér
